隨著千兆光網建設加速推進，光纖到戶（FTTH）已成為城市家庭寬帶接入的主流方式。然而，傳統光纖接入網絡存在一個天然痛點——光纜線路易受外界環境因素影響，如施工挖斷、鼠咬、彎折老化等，一旦主干光纖發生故障，整片區域的寬帶服務就會中斷。如何在網絡架構層面實現“故障自愈”，成為運營商提升服務質量的關鍵。光開關作為一種光無源器件，正在FTTH保護倒換方案中扮演著核心角色。本文將深入解析光開關在FTTH中的故障檢測機制、自動切換原理，并結合實際應用案例，探討這項技術如何重塑家庭寬帶的可靠性標準。

一、FTTH網絡為何需要自動故障切換？

1.1 傳統FTTH網絡的脆弱性

    傳統FTTH采用點到多點架構，OLT（光線路終端）通過主干光纖連接分光器，再經分配光纖接入千家萬戶。這種拓?fù)浣Y(jié)構看似高效，卻存在“單點故障”風險：主干光纖一旦中斷，該分光器下所有用戶都將斷網。

在某南方城市的一次大規模斷網事件中，市政施工挖斷主干光纜，導致3個住宅小區、近2000戶家庭斷網長達8小時。事后統計顯示，這類因外部施工導致的故障占FTTH故障總量的30%以上，而光纖老化、接頭盒進水等自然故障也占相當比例。

1.2 傳統故障恢復方式的局限

目前主流的故障恢復方式仍是人工搶修。運維人員接到報修后，需攜帶OTDR（光時域反射儀）現場定位斷點，再組織熔接修復。這一過程少則數小時，多則一整天。在極端天氣或夜間，搶修難度更大，嚴重影響用戶滿意度。

1.3 自動保護倒換（APS）的技術價值

    自動保護倒換技術（APS）通過在網絡關鍵節點部署光開關，預先建立備用光路。當主用光路發生故障時，系統自動在毫秒級時間內將光信號切換至備用路徑，用戶幾乎無感知。這一方案將網絡可用性從“99.9%”提升至“99.999%”，成為高端寬帶服務的標配。

二、光開關在FTTH保護方案中的角色定位

2.1 什么是光開關？

光開關是一種能夠控制光信號傳輸路徑的光無源器件。簡單來說，它就像光網絡中的“道岔”，可以在多條光纖通道之間進行選擇性切換。與傳統的機電繼電器不同，光開關直接作用于光信號，無需光電轉換，因此切換速度快、信號損耗小。

2.2 FTTH保護方案中的三種光開關部署模式

在FTTH網絡中，根據保護級別和成本考量，光開關通常采用以下三種部署模式：

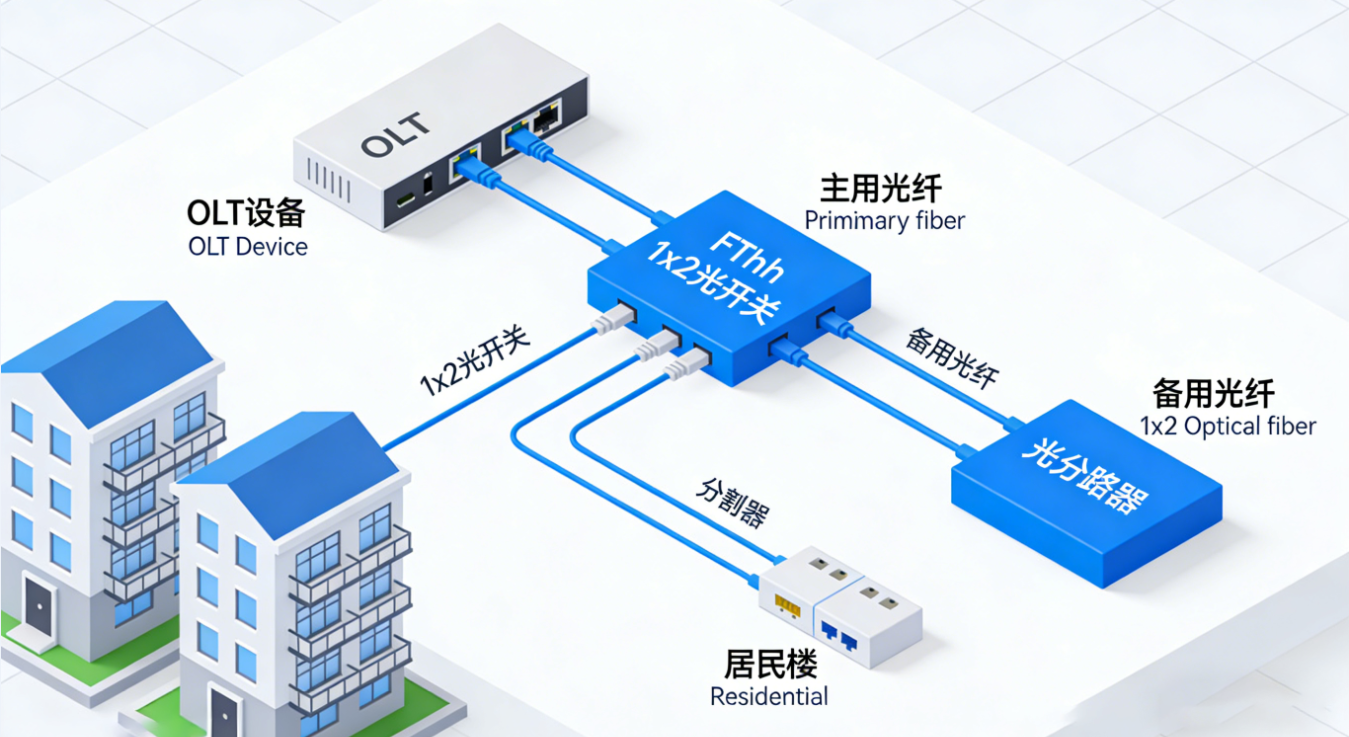

模式一：OLT端保護
在OLT設備出口部署1×2光開關，主用光纖連接主用線路，備用光纖連接備用線路。這種模式成本最低，但只能保護主干光纖，無法應對分光器及以下故障。

模式二：遠端節點保護
在分光器前端部署光開關，配合雙路主干光纖。當主干故障時，光開關將信號切換至備用主干。這種模式平衡了成本與保護范圍，是目前應用最廣的方案。

模式三：全路徑保護
在OLT和用戶端同時部署光開關，構建雙路由閉環保護。這種模式可抵御從局端到用戶端的任何單點故障，但投資成本較高，適用于高端政企客戶。

2.3 光開關與光無源器件的協同工作

在FTTH保護方案中，光開關通常與光分路器、波分復用器等光無源器件協同工作。例如，在“1+1”保護架構中，光開關負責選擇主備路由，分路器負責將信號分配給多個用戶，而WDM則用于疊加監控信號，實現故障的實時檢測。

三、故障檢測與自動切換的核心機制

3.1 故障檢測的兩種主流方法

要實現自動切換，首先必須能夠準確檢測到光纖故障。目前FTTH保護系統中常用的檢測方法主要有以下兩種：

方法一：光功率監測法
在光開關的輸入和輸出端口集成光功率探測器，實時監測各通道的光功率值。當主用通道光功率低于設定閾值（如正常值的50%）且持續一定時間（如10ms），系統判定為線路故障。這種方法響應速度快，但無法區分故障類型。

方法二：OTDR聯動檢測法
在保護系統中集成微型OTDR模塊，通過光開關分時掃描各光纖鏈路。當發生故障時，系統不僅可以判斷故障發生，還能精確定位故障點位置（精度可達±5米），為后續人工搶修提供依據。這種方案成本較高，但具備更強的運維價值。

科毅光通信在高端FTTH保護方案中，創新性地將兩種方法結合：平時使用光功率監測實現毫秒級故障響應，故障觸發后自動啟動OTDR掃描進行精準定位，實現“快速切換”與“精準定位”的兼顧。

3.2 自動切換的工作原理

當系統檢測到主用線路故障后，控制單元向光開關發送切換指令，將光信號從主用端口切換至備用端口。這一過程看似簡單，實則包含以下關鍵技術細節：

切換時序控制：光開關的切換時間通常在5-15ms之間，但整個保護系統的恢復時間還需考慮故障檢測時間、控制指令傳輸時間等因素。科毅優化的1×2光開關可將總恢復時間控制在50ms以內，完全滿足電信級網絡要求。

切換穩定保障：在切換瞬間，光開關內部的光學元件需要快速完成機械或電光響應，同時避免產生信號抖動或瞬斷?？埔阃ㄟ^閉環反饋控制技術，確保切換過程中輸出光功率波動小于0.5dB，用戶端幾乎無感知。

切換后狀態保持：當主用線路恢復后，系統可以選擇立即回切或保持備用狀態。多數運營商傾向于保持備用狀態，待夜間業務低峰期再手動回切，避免二次切換對業務的影響。

3.3 保護倒換協議與智能決策

除了硬件層面的自動切換，保護系統還需要具備“智能決策”能力，以應對復雜故障場景。例如，當主備線路同時出現異常時，系統應保持當前狀態并發出告警，而不是反復切換造成業務震蕩。

科毅FTTH保護方案內置了符合ITU-T G.8032標準的以太網環網保護協議，支持“自動發現-故障檢測-切換執行-恢復回切”的完整流程，并可與其他廠商設備互通，滿足多廠家環境下的協同保護需求。

內鏈建議：在“ITU-T G.8032標準”處添加內鏈至“FTTH保護解決方案”頁面（https://www.www.lnddifc.com/ftth-protection），展示科毅在標準符合性方面的優勢。

圖片2：光開關故障檢測與自動切換流程圖
生成提示詞：A detailed flow diagram illustrating optical switch fault detection and automatic switching process, showing steps: normal operation, optical power monitoring, threshold detection, control unit command, optical switch actuation, signal path redirection, and service restoration. Blue and orange color scheme, technical flowchart style, clear decision points and arrows.
ALT標簽：光開關-故障檢測與自動切換流程圖

四、實際應用案例：某省會城市FTTH網絡升級

4.1 項目背景

某省會城市運營商面臨日益嚴峻的寬帶服務質量挑戰。該市正處于城市更新建設高峰期，道路施工頻繁，光纜被挖斷事件年均發生50余起。數據顯示，2023年該市因光纜故障導致的寬帶中斷平均時長達到6.2小時，用戶投訴量同比上升35%。

運營商最終決定在重點區域試點部署FTTH自動保護倒換系統，由科毅光通信提供核心的光開關及保護方案。

4.2 方案設計

本次試點覆蓋該市三個高密度住宅區，涉及OLT設備8臺、分光器節點24個、家庭用戶約5000戶。

硬件部署：在每臺OLT設備出口及分光器前端分別部署科毅1×2光開關，構建“OLT端+遠端節點”雙重保護架構。主備光纖采用不同物理路由，避免同時受損。

檢測機制：采用“光功率監測為主、OTDR掃描為輔”的混合檢測方案。光開關內置的光探測器實時監測各通道光功率，閾值設定為正常值的60%。當觸發故障判定后，系統自動啟動OTDR模塊進行精確定位。

控制平臺：部署科毅網管平臺，實時顯示各節點的光開關狀態、光功率曲線、故障告警及切換記錄。運維人員可通過平臺遠程查詢故障定位信息，精準安排搶修。

4.3 實施效果

系統上線運行6個月后，取得了顯著成效：

• 故障恢復時間：發生主干光纖故障時，自動切換平均耗時47ms，用戶端業務無感知，徹底消除了傳統模式下數小時的斷網時長。

• 故障定位效率：系統自動生成的OTDR曲線精準定位故障點，平均定位誤差小于3米，搶修人員到場即可直接作業，搶修平均時長由原來的6.2小時縮短至1.5小時。

• 用戶滿意度：試點區域用戶寬帶故障投訴量下降90%，該區域成為全市寬帶服務質量標桿。

• 投資回報：項目整體投資約120萬元，按減少用戶流失、提升品牌價值估算，投資回報周期約為14個月。

項目負責人評價：“光開關自動保護方案從根本上改變了我們應對光纜故障的方式，從被動搶修變?yōu)橹鲃臃烙??？埔愕脑O(shè)備在穩定性、切換速度和控制平臺易用性方面都表現出色。”

內鏈建議：在“科毅網管平臺”處添加內鏈至“光通信管理軟件”頁面（https://www.www.lnddifc.com/software），展示軟件產品的功能特點。

五、光開關在FTTH中的未來演進

5.1 從“保護”到“優化”的升級

當前，光開關在FTTH中的應用主要聚焦于故障保護。隨著網絡智能化水平的提升，光開關正逐步向資源優化配置方向演進。例如，通過部署多端口光開關矩陣，運營商可以動態調整OLT與分光器的連接關系，實現網絡資源的“潮汐調度”——白天將帶寬資源向商業區傾斜，晚間向住宅區傾斜。

5.2 硅光集成帶來的小型化趨勢

傳統光開關多為獨立模塊，體積較大，限制了在FTTH場景中的部署密度。隨著硅光子技術的發展，光開關正走向芯片化集成?？埔阋褑庸韫忾_關芯片的研發，未來可將光開關、光功率監測、控制電路等集成于單一芯片，封裝尺寸縮小至毫米級，便于嵌入OLT單板或光交箱，大幅降低部署成本。

5.3 AI驅動的預測性保護

光開關的下一步演進方向是“預測性保護”。通過長期采集光纖光功率、溫度、微振動等數據，結合AI模型訓練，系統可以提前識別光纖劣化的早期特征，在故障真正發生前主動切換至備用路由，實現“零中斷”體驗。科毅正在與某高校聯合開展該方向的研究，預計2027年推出具備預測保護功能的下一代光開關產品。

圖片3：FTTH未來智能保護網絡概念圖
生成提示詞：A futuristic concept image showing smart FTTH protection network with AI-driven predictive switching. Centralized control platform with data analytics dashboard, optical switches integrated into OLT and splitter nodes, fiber optic cables radiating to residential areas, glowing blue and gold accents, modern cityscape background, 3D illustration style.
ALT標簽：光開關-FTTH智能預測保護網絡概念圖

六、總結

    光開關作為一種關鍵的光無源器件，正在深刻改變光纖到戶網絡的建設與運維模式。通過自動檢測光纖故障并毫秒級切換至備用路由，光開關使FTTH網絡從“故障易損”走向“故障自愈”，顯著提升了寬帶服務的可靠性。

    從技術原理看，光開關與光功率監測、OTDR定位、保護倒換協議的協同工作，構建了完整的故障處理閉環。從應用效果看，實際案例證明光開關自動保護方案可將故障恢復時間從數小時壓縮至毫秒級，用戶幾乎無感知。從未來發展看，硅光集成、AI預測等技術將為光開關注入更多智能化能力，使其在FTTH乃至全光網絡中扮演更重要的角色。

對于運營商和網絡建設方而言，將光開關納入FTTH網絡的標準配置，已不再是“要不要做”的問題，而是“如何做更好”的實踐命題?？埔愎馔ㄐ艑⒊掷m(xù)致力于光開關及光無源器件的創新研發，為千兆光網的高質量發展提供堅實的技術支撐。
